髙效過濾器MPPS檢測臺的標定和實驗分析
系統硬件和軟件設計結束后,就需要對系統硬件進行標定以及整個系統軟硬件的聯合調試工作。沒有完整的硬件標定和系統調試則不可能對系統性能有全面的認識。必須按照相關的標定方法對各個硬件進行標定,并且按照軟件所要實現的功能對整個系統聯合調試。
5.1全效率檢測臺上、下游采樣濃度一致性驗證
該實驗是將未安裝被測過濾器的管道對接起來,測試其上下游濃度的差別情況。以下是分別對系統風量為500m3/h、800m3/h、1000 m3/h、2000m3/h(表5-1?表5-6)。

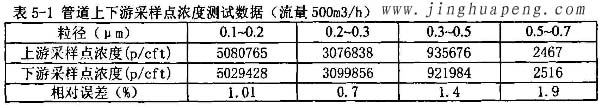

注:表中數據是系統在測試風量為500 m3/h,發塵流量為110L/H時所測得

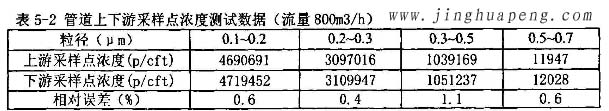

注:表中數據是系統在測試風量為800 m3/h,發塵流量為130L/H時所測得

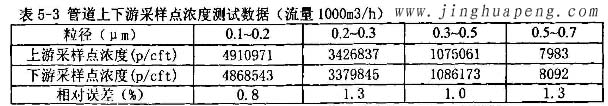

注:表中數據是系統在測試風量為1000 m3/h,發塵流量為150L/H時所測得

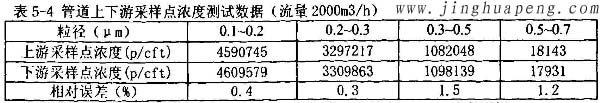

注:表中數據是系統在測試風量為2000 m3/h,發塵流量為220L/H時所測得
本文出處:基于歐洲1822標準的高效空氣過濾器全效率測試臺及掃描測試臺的研制
